Son Soğutucu (Aftercooler)

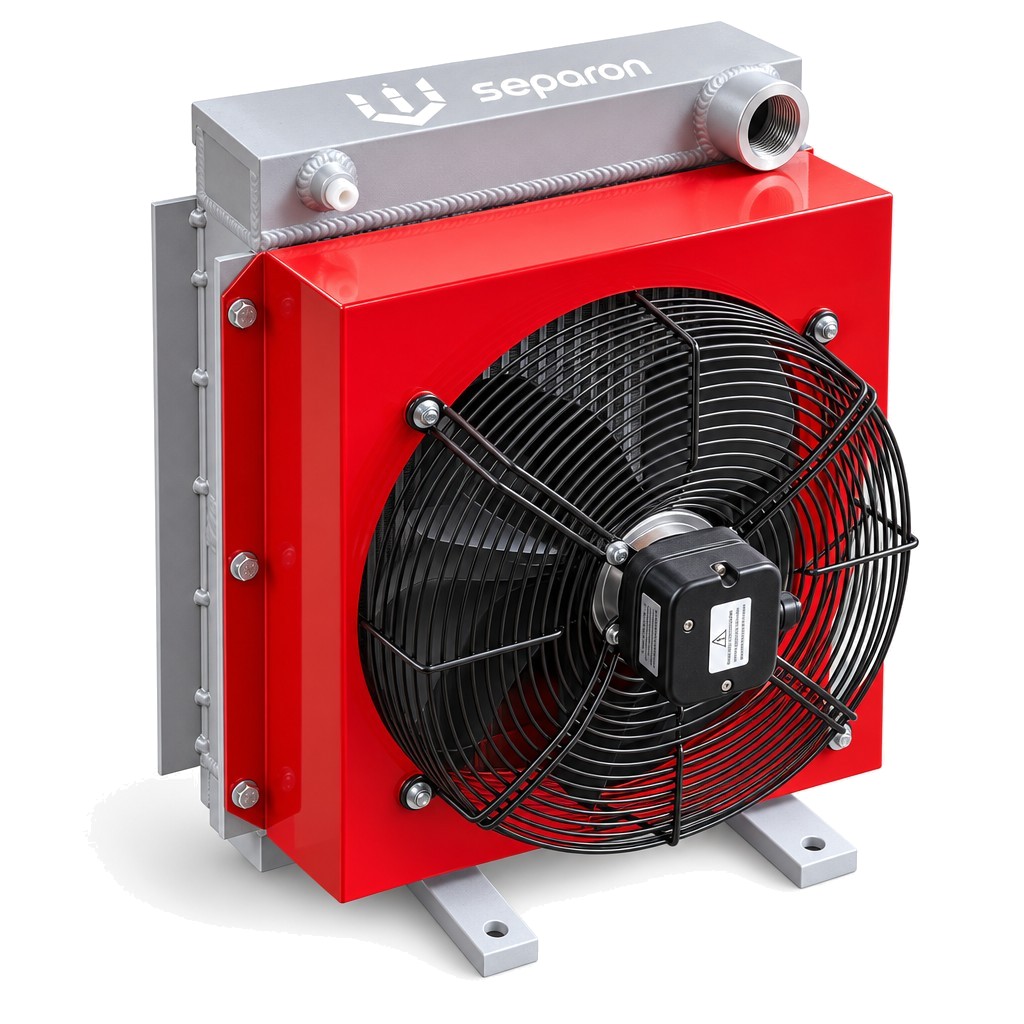

Kompresör çıkışındaki sıcak basınçlı havayı soğutarak içindeki nemin büyük bölümünü daha ilk aşamada yoğuşturan, fanlı alüminyum son soğutucu. Kurutucu ve filtrelerin yükünü azaltır, tüm hava hattının verimini ve ömrünü artırır.
Kapasite
120 – 2.100 Nm³/h
Maks. Basınç
40 bar
Fan Gücü
100 – 2.500 W
Kurutma Sisteminin İlk Basamağı
Kompresörden 80–100 °C civarında çıkan basınçlı hava, ACF serisi son soğutucudan geçerken ortam sıcaklığının yalnızca yaklaşık 10 °C üzerine kadar soğutulur. Bu ani soğuma, havadaki su buharının büyük bölümünü daha ilk aşamada yoğuşturur; böylece kurutucu ve filtrelerin yükü azalır, tüm hava hattının verimi ve ömrü artar.
- Alüminyum eşanjör ile geniş ısı transfer yüzeyi
- Çıkış sıcaklığı ortamın yalnızca 10 °C üzerinde
- Koruma ızgaralı eksenel fan, toz boyalı fan kabini
- Kurutucu ve filtrelerin ısı ve nem yükünü azaltır
- Dişli bağlantılarla kompresör çıkışına kolay montaj
- Ayaklı gövde ile sabit zemin montajı
Çalışma Prensibi
Kompresörden çıkan sıcak hava, fanın üflediği ortam havasıyla soğutulan alüminyum eşanjörden geçer ve ortam sıcaklığının yaklaşık 10 °C üzerine kadar soğutulur. Soğuma ile yoğuşan suyun, son soğutucu çıkışına yerleştirilen bir su ayırıcı ile tahliye edilmesi önerilir.
Uygulama Alanları
ACF serisi son soğutucular, basınçlı havanın kurutma ve filtrasyondan önce soğutulması gereken her noktada kullanılır.
Teknik Özellikler
ACF serisi modellerin kapasite, fan ve boyut tablosu
| Model | Bağlantı | Elektrik (V/Ph/Hz) | Debi (1) | Fan | Soğutma Havası (2) | Boyutlar (mm) | Ağırlık (kg) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Nm³/h | scfm | Ø (mm) | Güç (W) | m³/h | A | B | C | ||||
| ACF 12 | 1" | 230/1/50-60 | 120 | 75 | 400 | 100 | 2.000 | 460 | 368 | 535 | 28 |
| ACF 46 | 1 ½" | 230/1/50-60 | 360 | 224 | 450 | 150 | 4.000 | 465 | 452 | 685 | 37 |
| ACF 612 | 1 ½" | 230/1/50-60 | 600 | 373 | 500 | 650 | 6.000 | 610 | 460 | 765 | 60 |
| ACF 1325 | 1 ½" | 230/1/50-60 | 1.500 | 933 | 630 | 1.100 | 8.000 | 725 | 545 | 940 | 90 |
| ACF 2550 | 2" | 230/1/50-60 | 1.800 | 1.120 | 630 | 1.100 | 12.000 | 750 | 545 | 940 | 95 |
| ACF 3500 | 3" | 400/3/50-60 | 2.100 | 1.306 | 630 | 2.500 | 20.000 | 725 | 575 | 965 | 102 |
(1) Basınçlı hava debisi 7 bar(g) ve 20 °C için verilmiştir; basınçlı hava çıkış sıcaklığı ortam sıcaklığının yaklaşık 10 °C üzerindedir. (2) 60 Hz için değerler belirtilenden %20 fazladır.
